オグラHPC-156W系用ポンチダイスセット

通販特価: 11,440円～15,670円(税込)

オプションにより価格が変わる場合もあります。

品名（サイズ）:

数量:

返品特約に関する重要事項

お問い合わせに関するご協力とお願い

当店ではより迅速な対応のため実行中の業務を最優先とさせて頂いております。
お急ぎの場合もございますでしょうがお問い合わせは商品掲載ページ毎に設置のお問合せボタンよりメールにて頂けますようお願い致します。
メールでの対応を優先させて頂きますので皆様にはご理解とご協力をお願い致します。

商品詳細

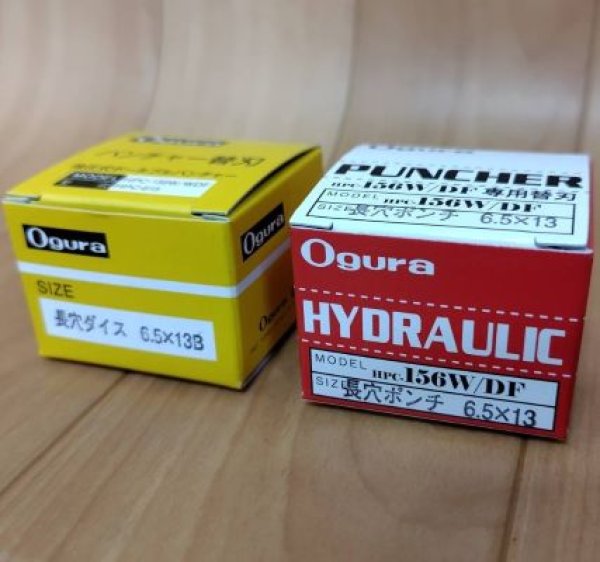

Ogura オグラ HPC-156W系用複動式パンチャー用替刃

ポンチダイスセット（バリエーション有り）

【特徴】
●156WDS、HPC-156W、HPC-156WDF用のポンチダイスセットのご提供です。
●丸穴、溝形鋼用（Cダイス）丸穴用、長穴の各サイズのセットをご用意。

下記のバリエーションがございます。カートでモデル番号（品番等）を選択ください（ご提供価格がご確認いただけます）

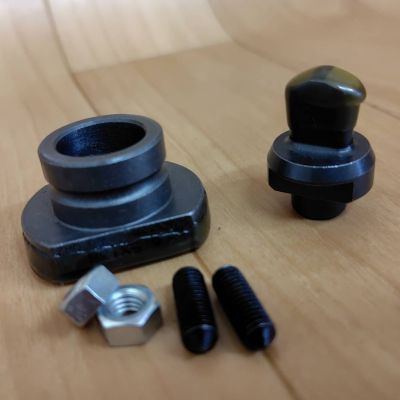

■丸穴ポンチ・ダイス対応板厚　【単位：mm

丸穴ポンチ	丸穴ダイス	一般鋼材 (SS400)	アルミ材銅材	ステンレス材 (SUS304)	溝形鋼* (側面)
4	4A	t2	t2〜t3	-	-
5	5A	t2〜t3	t2〜t4	-	-
5.5	5.5A	t2〜t3	t2〜t4	-	-
6	6A	t2〜t4	t2〜t5	-	-
6.5	SB6.5	t2〜t6	t2〜t6	t3〜t4	-
8	SB8	t2〜t6	t2〜t6	t3〜t4	-
8.5	SB8.5	t2〜t6	t2〜t6	t3〜t4	-
10	SB10	t2〜t6	t2〜t6	t3〜t4	t7.5
11	SB11	t2〜t6	t2〜t6	t3〜t6	t7.5
12	SB12	t2〜t6	t2〜t6	t3〜t6	t7.5
13	SB13	t2〜t6	t2〜t6	t3〜t6	t7.5
14	SB14	t2〜t6	t2〜t6	t3〜t6	t7.5
15	SB15	t2〜t6	t2〜t6	t3〜t6	t7.5

※溝形鋼の穴あけには、溝形鋼専用丸穴ダイスC10〜C15をご使用ください。

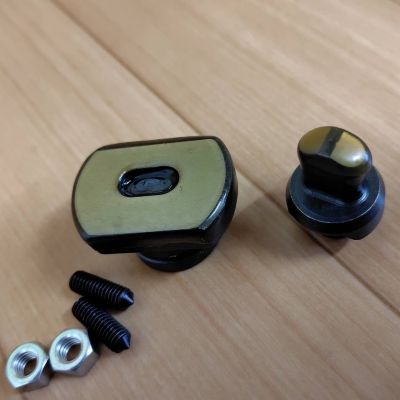

■長穴ポンチ・ダイス対応板厚　【単位：mm】

長穴ポンチ	長穴ダイス	一般鋼材 (SS400)	アルミ材銅材	ステンレス材 (SUS304)
6.5×10	6.5×10B	t2〜t6	t3〜t6	t3〜t4
6.5×13	6.5×13B	t2〜t6	t3〜t6	t3〜t4
8.5×13	8.5×13B	t2〜t6	t3〜t6	t3〜t4
9×13.5	9×13.5B	t2〜t6	t3〜t6	t3〜t4
10×15	10×15B	t2〜t6	t3〜t6	t3〜t6
11×16.5	11×16.5B	t2〜t6	t3〜t6	t3〜t6
12×17（156WDS専用サイズ） #5322060	SB12×17（156WDS専用サイズ） #5322090	t2〜t6	t3〜t6	t3〜t6
13×17（156WDS専用サイズ） #5322070	SB13×17（156WDS専用サイズ） #5322110	t2〜t6	t3〜t6	t3〜t6

※薄板(t2〜t3.2)及びアルミ材や銅材への穴あけで、穴の精度やバリの軽減を望まれる場合はオグラ各支店、営業所へご相談ください。

※3万円以上のお買い物でも沖縄県・離島・北海道へのお届けは送料がかかる場合がございます。(詳しくはご利用案内よりご確認ください)

※免責事項
本サービスでは、サイト上に最新の商品情報を表示するよう努めておりますが、メーカーの都合等により、商品規格・仕様・定価（容量、パッケージ、原材料、原産国など）が変更される場合、生産終了となっている場合がございます。このため、実際にお届けする商品とサイト上の商品情報の表記や、ご提供価格が異なったり、お届け不可となる場合がございます。その場合は受注契約は無効となり、当店はお客様に対して発生した損害は一切責任を負わないものとします。
またご使用前には必ずお届けした商品の商品ラベルや注意書きをご確認ください。さらに詳細な商品情報が必要な場合は、メーカー（製造元）に直接お問い合わせください。また、販売単位における「セット」表記は、箱でのお届けをお約束するものではありません。
以上あらかじめご了承ください。
