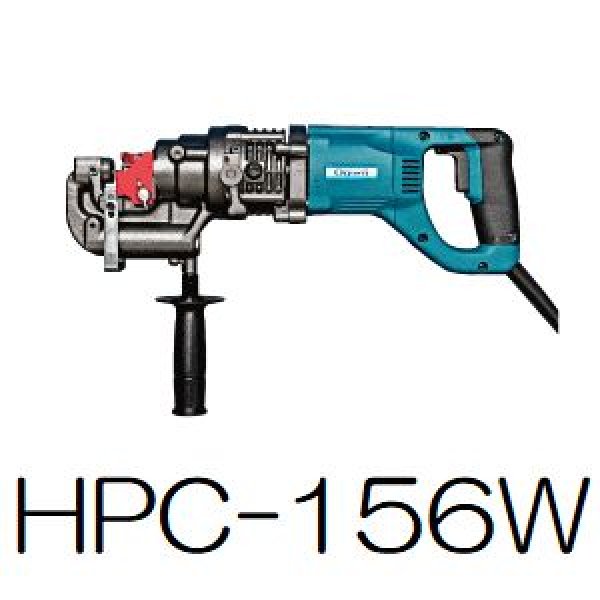

オグラ小型複動式パンチャー [HPC-156W]

オグラ小型複動式パンチャー [HPC-156W]

通販特価: 128,466円(税込)

数量:
お問い合わせ
お気に入り登録
お問い合わせに関するご協力とお願い

当店ではより迅速な対応のため実行中の業務を最優先とさせて頂いております。
お急ぎの場合もございますでしょうがお問い合わせは商品掲載ページ毎に設置のお問合せボタンよりメールにて頂けますようお願い致します。
メールでの対応を優先させて頂きますので皆様にはご理解とご協力をお願い致します。

商品詳細

Ogura オグラ HPC-156W 小型複動式パンチャー hpc156w
小型・軽量
【特徴】
・φ15/t6mmステンレスの穴あけ加工に対応。
・ポンチの取り付けが容易で簡単。
・[複動式]だから、安心の抜き上げ。
・1種類の刃物で多用途の穴あけが可能。(軟鋼・ステンレス共用＝溝形鋼・アルミ・銅など)
『仕様』
モーター単相100Ｖ 710Ｗ 50/60Ｈｚ 回 二重絶縁
最大穴あけ能力（穴径／板厚）一般鋼材（SS400相当品）φ15/t6
ステンレス鋼材（SUS304）φ15/t6
穴形状丸穴／長穴
最大奥行25mm
本体外形寸法460mm（Ｌ）×115mm（Ｗ）×295mm（Ｈ）
本体質量7.5kg
標準付属品ポンチφ12mm（本体セット）、ダイスSB12（本体セット）、グリップ、油圧オイル、ナット締付棒、ストラップ、六角棒レンチ（3・4・6）、スパナ (8×10)
オプションフットスイッチ、ワークスタンド


■丸穴ポンチ・ダイス対応板厚　【単位：mm
丸穴ポンチ 丸穴ダイス 一般鋼材
(SS400)		 アルミ材
銅材		 ステンレス材
(SUS304)		 溝形鋼*
(側面)
4 4A t2 t2〜t3 - -
5 5A t2〜t3 t2〜t4 - -
5.5 5.5A t2〜t3 t2〜t4 - -
6 6A t2〜t4 t2〜t5 - -
6.5 SB6.5 t2〜t6 t2〜t6 t3〜t4 -
8 SB8 t2〜t6 t2〜t6 t3〜t4 -
8.5 SB8.5 t2〜t6 t2〜t6 t3〜t4 -
10 SB10 t2〜t6 t2〜t6 t3〜t4 t7.5
11 SB11 t2〜t6 t2〜t6 t3〜t6 t7.5
12 SB12 t2〜t6 t2〜t6 t3〜t6 t7.5
13 SB13 t2〜t6 t2〜t6 t3〜t6 t7.5
14 SB14 t2〜t6 t2〜t6 t3〜t6 t7.5
15 SB15 t2〜t6 t2〜t6 t3〜t6 t7.5
※溝形鋼の穴あけには、溝形鋼専用丸穴ダイスC10〜C15をご使用ください。
■長穴ポンチ・ダイス対応板厚　【単位：mm】
長穴ポンチ 長穴ダイス 一般鋼材
(SS400)		 アルミ材
銅材		 ステンレス材
(SUS304)
6.5×10 6.5×10B t2〜t6 t3〜t6 t3〜t4
6.5×13 6.5×13B t2〜t6 t3〜t6 t3〜t4
8.5×13 8.5×13B t2〜t6 t3〜t6 t3〜t4
9×13.5 9×13.5B t2〜t6 t3〜t6 t3〜t4
10×15 10×15B t2〜t6 t3〜t6 t3〜t6
11×16.5 11×16.5B t2〜t6 t3〜t6 t3〜t6
※薄板(t2〜t3.2)及びアルミ材や銅材への穴あけで、穴の精度やバリの軽減を望まれる場合はオグラ各支店、営業所へご相談ください。
