商品詳細

キョーワ KYOWA 無給油オイルレスポンプテストセット

補修部品

★こちらのカートではキョーワ手動テストポンプＫＹ－２０Ａの各部品をご提供いています。
★各部品の販売単位は1個です。(使用個数と確認の上ご購入下さい)
★画像をクリックすると拡大します。

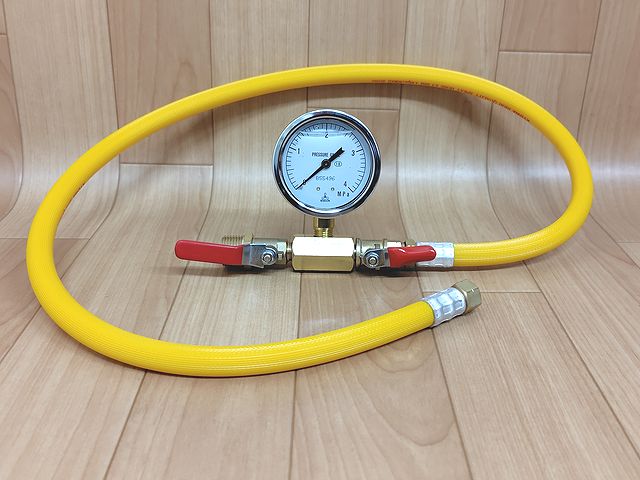

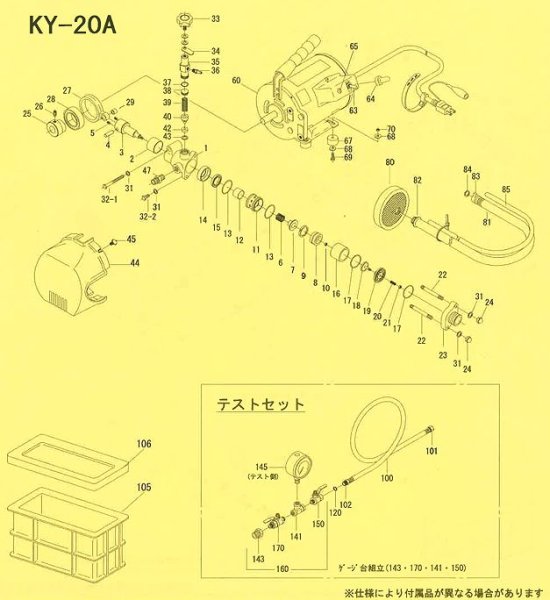

★下記分解図のテストセット用部品もご購入頂けます。

コチラのカートには下記のバリエーションがございます。
※カートに表示されない番号はアッセンブリ単位での出荷となります

図番	部品名	使用個数	図番	部品名	使用個数	図番	部品名	使用個数	図番	部品名	使用個数
1	吐水口	1	22	スタッドボルト	2	33〜43	調圧弁 (完成品)	1
2	ブッシュ（大）	1	23	吸水口	1	44	ポンプカバー	1		テストセット
3	プランジャー	1	24	袋ナット	2	45	ボルト・ワッシャ付	3	100	耐圧ホース	1
4	ピン	1	25	偏心カラー	1	47	吐水ニップル	1	101	ホースカップリング（メス）	1
5	ピン締付ボルト	2	26	ボルト	1	60〜70	モーターASSY100V-200W	1	102	ホースカップリング（オス）	1
6	スプリング	1	27	コンロッド	1	63	スナップスイッチ	1	120	パッキン（大）	1
7	吐水弁(SUS)	1	28	ボールベアリング	1	64	キャップ	1	141	1/4チーズ	1
8	ピストン	1	29	ブッシュメタル	1	65	パイロットランプ	1	143	1/2×1/4ブッシング	1
9	ピストンパッキン	1	31	バネ座金	2	67〜70	防振ゴムセット	4	145	圧力計	1
10	U-ナットM6	1	32-1	ボルト(長)	1				150	ボールバルブ (オスメス)	1
11	ガイドリング	1	32-2	ボルト(短)	1	80	ストレーナー	1	170	ボールバルブ (オスオス)	1
12	ブッシュ(小)	1	33	調圧ネジ	1	81〜84	吸水ホース完成品	1	160	ゲージ台組	1
13	O-リング(S-28)	2	34	ロックナット	1	82	ストレーナー金具	1
14	スペーサー	1	35	本体	1	83	1/2ホースカップリング
15	U-パッキン	1	36	ホースジョイント	1	84	吸水ホースパッキン	1
16	シリンダー(SUS)	1	37	O-リング(P-7)	1	85	オーバーフローホース	1
17	O-リング(S-25)	2	38	バネ押さえ	1
18	吸水弁	1	39	スプリング	1	105	水槽	1
19	吸水弁座	1	40	バルブ	1	106	水槽フタ	1
20	スプリング	1	42	バルブシート	1
21	U-ナットM5	1	43	シートパッキン	1	17〜21吸水弁組立	1

・No.141は1/4”チーズ(3方雌ネジ)です。

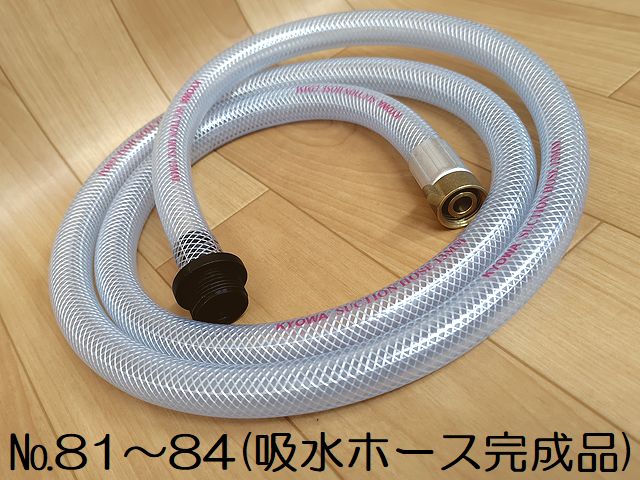

・81〜84（吸水ホース完成品）
