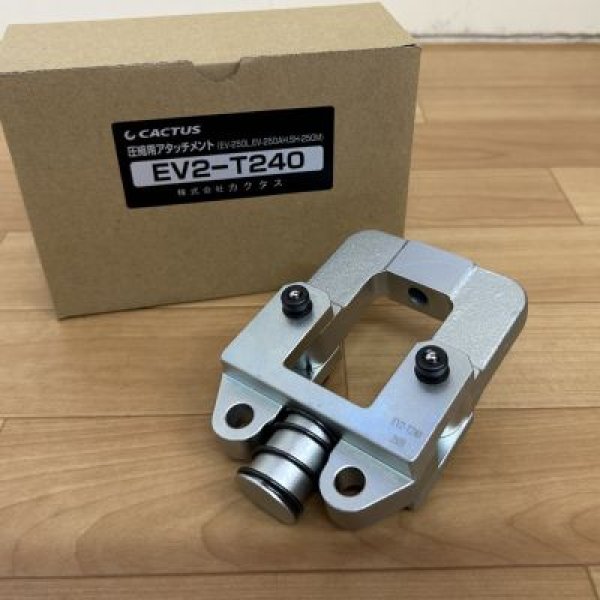

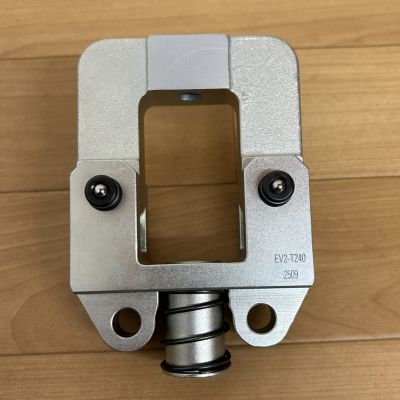

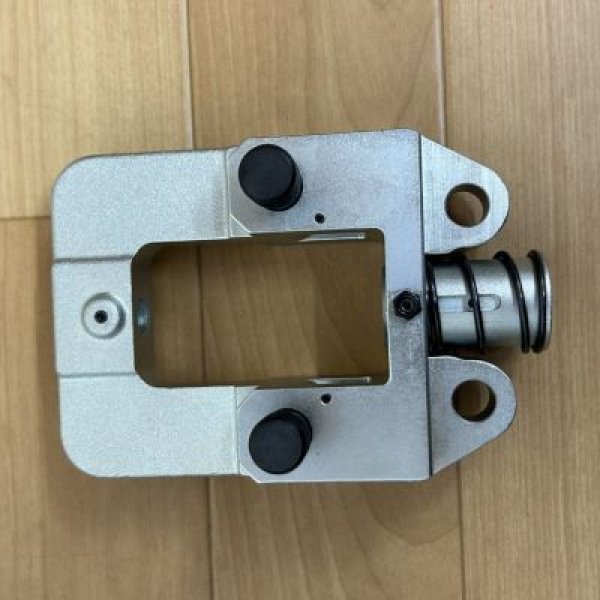

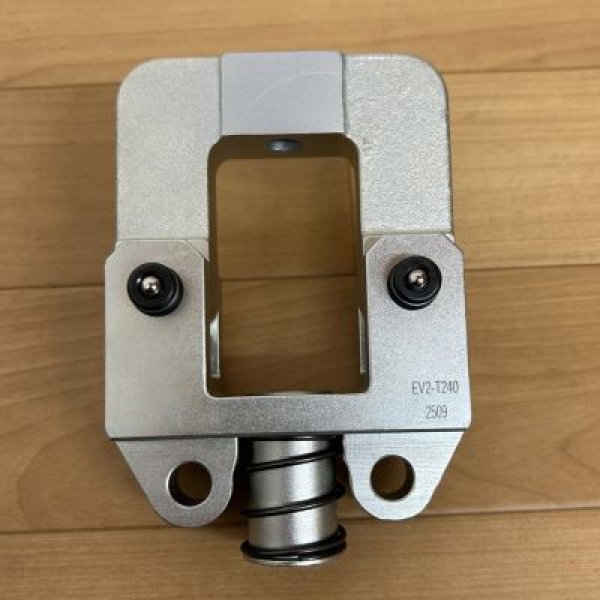

カクタスマルチ圧縮アタッチメント [EV2-T240]

カクタスマルチ圧縮アタッチメント [EV2-T240]

通販特価: 45,144円(税込)

数量:
CACTUS カクタス クリンプボーイ用圧縮アタッチメント
EV2-T240
【特長】
適応機種:EV-250L・EV-250AH・EV-200DX・EV-200AH・EV-200L・SH-200、EV-200AC
EV2-T240セットは本体(ヘッド、アダプター)のみです。
●圧縮範囲
T形コネクター:T-20〜T-240
圧縮端子:8〜150mm2
C形コネクター:φ5×φ5〜100×100
※ダイスはCT-2型と共通です。

■ダイスの種類と適用電線
●T形コネクター
※ダイスはすべてオプションです。
コネクターおよびダイス名称T-20T-26T-44T-60T-76
適用電線断面積(mm2) 14〜2021〜2627〜4445〜6061〜76
適用電線組合せ例(mm2)8+814+814+1438+838+38
適用電線組合せ例(mm2)14+222+222+5.538+1460+2
適用電線組合せ例(mm2)14+3.522+3.522+838+2260+3.5
適用電線組合せ例(mm2)14+5.522+1460+8
適用電線組合せ例(mm2)22+2260+14
適用電線組合せ例(mm2)38+2
適用電線組合せ例(mm2)22+5.5
適用電線組合せ例(mm2)
適用電線組合せ例(mm2)

コネクターおよびダイス名称T-98T-122T-154T-190T-240
適用電線断面積(mm2) 77〜9899〜122123〜154155〜190191〜240
適用電線組合せ例(mm2)60+2260+60100+38100+60100+100
適用電線組合せ例(mm2)60+38100+2150+2150+5.5150+60
適用電線組合せ例(mm2)100+3.5150+3.5150+8200+2
適用電線組合せ例(mm2)100+5.5150+14200+3.5
適用電線組合せ例(mm2)100+8150+22200+5.5
適用電線組合せ例(mm2)100+14150+38200+8
適用電線組合せ例(mm2)100+22200+14
適用電線組合せ例(mm2)200+22
適用電線組合せ例(mm2)200+38

■圧縮端子 ※モールドジスコン(CM-16、CM-22)ダイスもできます。
ダイス名称CT-12CT-14CT-19CT-23CT-26CT-29
適用電線(mm2)8〜1422〜3845〜7075〜100110〜125150

■C形コネクター
ダイス名称U-22U-38U-60U-100
適用電線(mm2)14×14
22×14
22×22
38×14
38×22
38×38
60×14
60×22
60×38
60×60
100×22
100×60
100×100
