川村製作所パイプ挿入工具レバーかんけつ [KAW-600]

通販特価: 93,200円(税込)

オープン価格

数量:

返品特約に関する重要事項

お問い合わせに関するご協力とお願い

当店ではより迅速な対応のため実行中の業務を最優先とさせて頂いております。
お急ぎの場合もございますでしょうがお問い合わせは商品掲載ページ毎に設置のお問合せボタンよりメールにて頂けますようお願い致します。
メールでの対応を優先させて頂きますので皆様にはご理解とご協力をお願い致します。

商品詳細

★kaw600 川村製作所パイプ挿入機レバーかんけつKAW600

※3万円以上のお買い物でも沖縄県へのお届けは下記表の送料がかかります
多種多品目のパイプ接続を可能にした製品

・呼び径65〜600のパイプまで使用可能！（NS管は250まで）
・取付時にスパナの工具がいらない！
・パイプに乗せて鎖を掛けるだけの簡単操作！
・両引き接合でパイプの安定挿入が出来る！
・パイプからの取り外しも非常に簡単！
・小型軽量（重量8kg）で持ち運びも楽々！

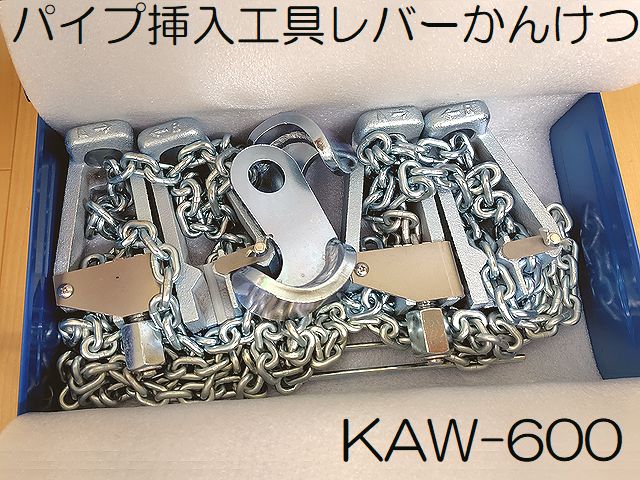

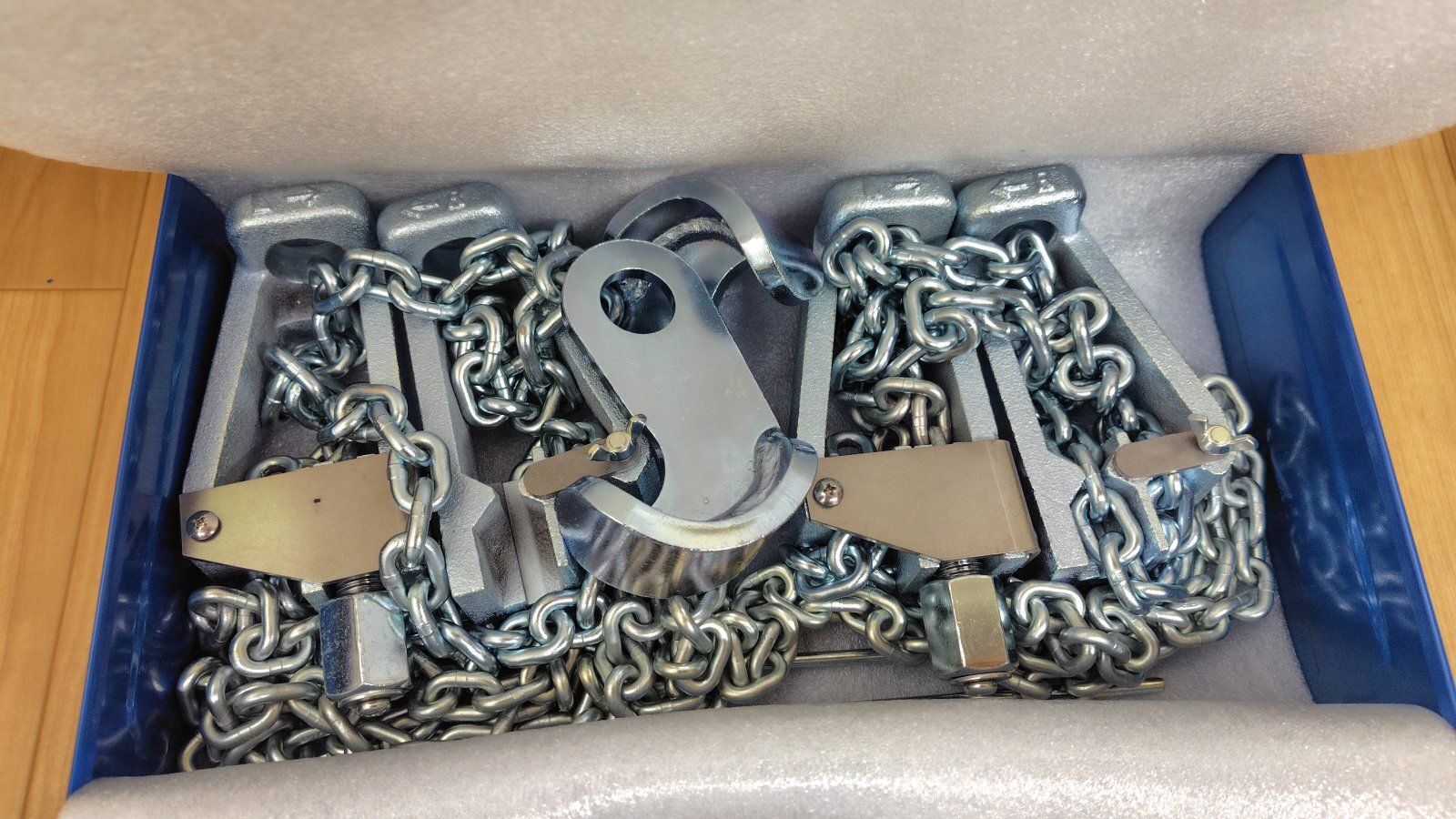

レバーかんけつのセット内容は
・締付部材　２セット
・補助ジグ　２個

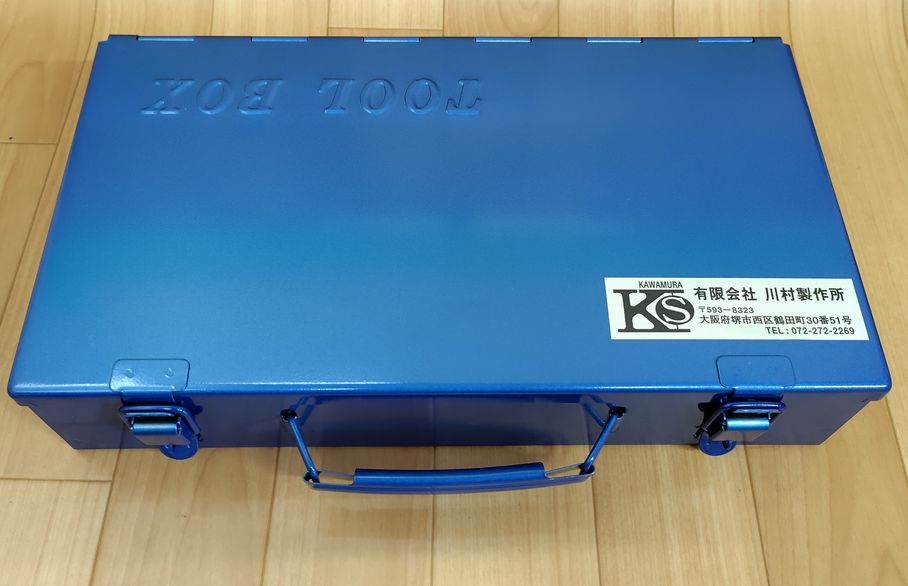

・収納箱　１個

★取り扱い手順

パイプの接続作業
１．レバーかんけつ本体の引き方向矢印を確認する。
２．矢印を内側方向に向けてパイプの上に乗せる。
３．鎖をパイプの下側にくぐらせて鎖掛け口に掛ける。
４．本体取付を左右対称に行い、固定ナットを手締めする。
５．レバーホイストを本体鎖掛け口に掛けて左右均等に引き込む。

パイプの解体作業
１．解体工具をパイプの凸側に乗せる。
２．レバーかんけつ本体の矢印を外側に向けて解体工具の上に乗せる。
３．レバーかんけつの鎖をパイプの下にくぐらせて鎖掛け口に掛ける。
４．レバーホイストをパイプの両側に掛けて引き抜く。

※注意
・パイプのサイズに合わせて鎖の長さを調整して下さい。
・引き方向の矢印を確認して取り付けて下さい。
・レバーホイストで引くことにより自動的に締め付けます。
・レバーホイストと解体器具KAB-2はオプションです。

■解体器具（形式：KAB-2)

※パイプの解体時に使用します。
※更に詳しくは川村製作所のホームページでご確認願います。
