商品詳細

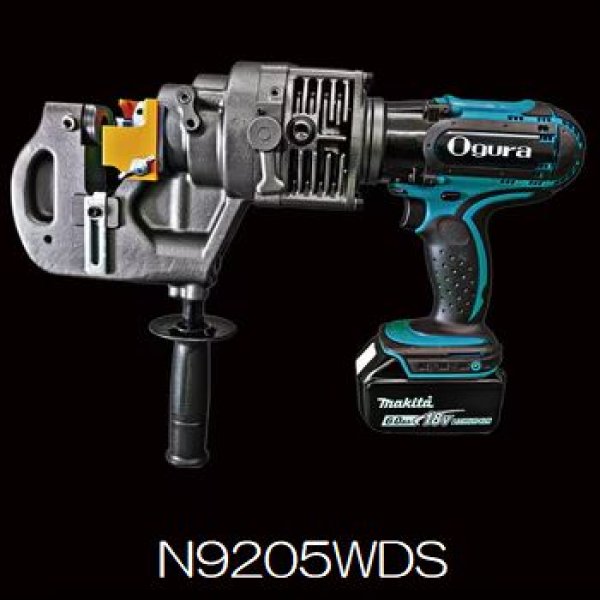

オグラコードレスパンチャー N9205WDS

φ20/t9クラス、最大奥行50mm仕様の18Vモーター搭載コードレスパンチャー

【特徴・仕様】
●待望の奥行き５０ｍｍの穴あけを、スライドストッパーを取り付けたままの状態で実現。
●モーター部が３６０°回転するため、狭小部での穴あけ加工に最適。
●右側面のみならず左右両側からの穴あけ位置確認が容易な第四世代ストリッパー(意匠登録済み)搭載。
■加工材料と寸法【単位：ｍｍ】

フラットバー	アングル	溝形鋼 (側面)	Ｈ形鋼
最大１００×ｔ１０ (センターへの穴あけ)	最小４０×４０最大７５×７５×ｔ９８０×８０×ｔ６１００×１００×ｔ１０	最小７５×４０×ｔ７最大１２５×６５×ｔ８１５０×７５×ｔ１０	最小１００×１００×ｔ８最大３００×１５０×ｔ９１５０×１５０×ｔ１０

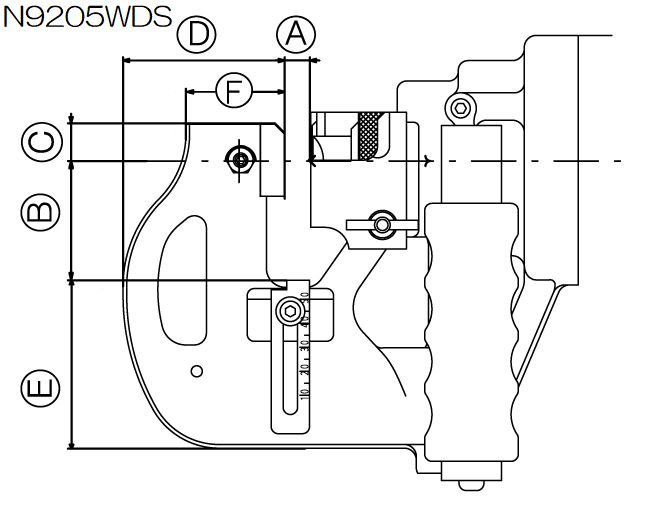

A: 10 mmB: 50 mmC: 15 mmD: 68 mmE: 71 mmF: 42 mm

モーター	直流マグネットモーター
質量	11.3kg (バッテリ含む）
本体外形寸法	424 (L) x 129 (W) x 325 (H) mm (グリップ含む)
最大奥行	50mm
穴形状	丸穴/長穴
最大穴あけ能力	一般鋼材 (SS400相当品): Φ20/t9 ステンレス鋼材 (SUS304): Φ20/t6
標準付属品	ポンチΦ14mm, ダイスSB14, グリップ, ナット締付棒, 六角棒レンチ (3 · 4), スパナ (8 × 10), 商品ケース,バッテリ (6.0Ah), 充電器
オプション	ワークスタンド

【ポンチ・ダイス対応表】
■丸穴ポンチ・ダイス対応板厚【単位：mm】

丸穴ポンチ	丸穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
6 #5340040	SB6 #5332510	t2〜t4	-	t3〜t4
6.5 #5340050	SB6.5 #5332530	t2〜t6	-	t3〜t4
8 #5340060	SB8 #5332550	t2〜t6	-	t3〜t4
8.5 #5340070	SB8.5 #5332570	t2〜t6	-	t3〜t4
10 #5340080	SB10 #5332590	t2〜t6	t8	t3〜t4
11 #5340090	SB11 #5332610	t2〜t9	t8	t3〜t6
12 #5340100	SB12 #5332630	t2〜t9	t8	t3〜t6
13 #5340110	SB13 #5332650	t2〜t9	t8	t3〜t6
14 #5340120	SB14 #5332670	t2〜t9	t8	t3〜t6
15 #5340130	SB15 #5332690	t2〜t9	t8	t3〜t6
16 #5340140	SB16 #5332710	t2〜t9	t8	t3〜t6
18 #5340150	SB18 #5332730	t2〜t9	t8	t3〜t6
19 #5340170	SB19 #5332740	t2〜t9	t8	t3〜t6
20 #5340160	SB20 #5352510	t2〜t9	t8	t3〜t6

軟鋼板厚１０ｍｍ専用丸穴ポンチ【単位：mm】

丸穴ポンチ	丸穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
12X #5340400	SB12 #5332630	t2〜t10	t10	t3〜t6
13X #5340410	SB13 #5332650	t2〜t10	t10	t3〜t6
14X #5340420	SB14 #5332670	t2〜t10	t10	t3〜t6
15X #5340430	SB15 #5332690	t2〜t10	t10	t3〜t6
16X #5340440	SB16 #5332710	t2〜t10	t10	t3〜t6
18X #5340450	SB18 #5332730	t2〜t10	t10	t3〜t6
19X #5340460	SB19 #5332740	t2〜t10	t10	t3〜t6

長穴ポンチ&ダイス対応板厚【単位：mm】

長穴ポンチ	長穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
6.5×10 #5340200	6.5×10B #5332010	t2〜t6	-	t3〜t4
6.5×13 #5340210	6.5×13B #5332030	t2〜t6	-	t3〜t4
8.5×13 #5340220	8.5×13B #5332050	t2〜t6	-	t3〜t4
8.5×17 #5340230	8.5×17B #5332070	t2〜t6	-	t3〜t4
9×13.5 #5340240	9×13.5B #5332090	t2〜t6	ー	t3〜t4
9×18 #5340250	9×18B #5332110	t2〜t6	ー	t3〜t4
10×15 #5340260	10×15B #5332130	t2〜t8	t8	t3〜t6
10×20 #5340270	10×20B #5332150	t2〜t8	t8	t3〜t6
11×16.5 #5340280	11×16.5B #5332170	t2〜t9	t8	t3〜t6
12×18 #5340290	12×18B #5332190	t2〜t9	t8	t3〜t6
13×19.5 #5340300	13×19.5B #5332210	t2〜t9	t8	t3〜t6
14×21 #5340310	14×21B #5332230	t2〜t9	t8	t3〜t6
15×21 #5340320	15×21B #5340550	t2〜t9	t8	t3〜t6

縦用長穴ポンチ&ダイス対応板厚【単位：mm】

縦用長穴ポンチ	縦用長穴ダイス	一般鋼材 (SS400)	溝形鋼 (傾斜面)	ステンレス (SUS304)
TN12×20 #5340350	TN12×20B #5340510	t2〜t9	t8	t3〜t6
TN14×20 #5340360	TN14×20B #5340530	t2〜t9	t8	t3〜t6
