オグラ 電動油圧パンチャー [N9205W]

オグラ 電動油圧パンチャー [N9205W]

通販特価: 214,000円(税込)

数量:
お問い合わせ
お気に入り登録
お問い合わせに関するご協力とお願い

当店ではより迅速な対応のため実行中の業務を最優先とさせて頂いております。
お急ぎの場合もございますでしょうがお問い合わせは商品掲載ページ毎に設置のお問合せボタンよりメールにて頂けますようお願い致します。
メールでの対応を優先させて頂きますので皆様にはご理解とご協力をお願い致します。

商品詳細

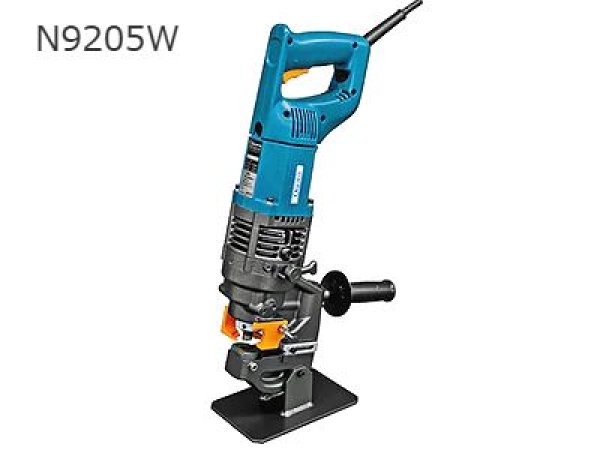

オグラ 電動油圧パンチャー N9205W

【仕様・特徴】
●一般鋼材φ２０ｍｍ/ｔ９ｍｍ、最大奥行５０ｍｍの穴あけを、スライドストッパーを取り付けたままの状態で実現したACモデル。
●板厚９ｍｍの一般鋼材へ約２.９秒※で打ち抜き可能な驚愕の穴あけスピード。
●右側面のみならず左右両側からの穴あけ位置確認が容易な第四世代ストリッパー搭載。

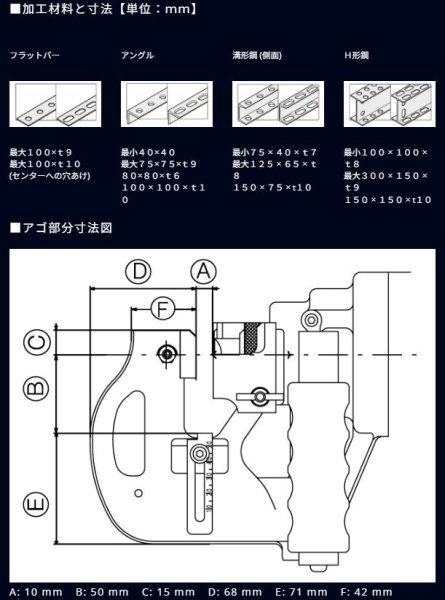

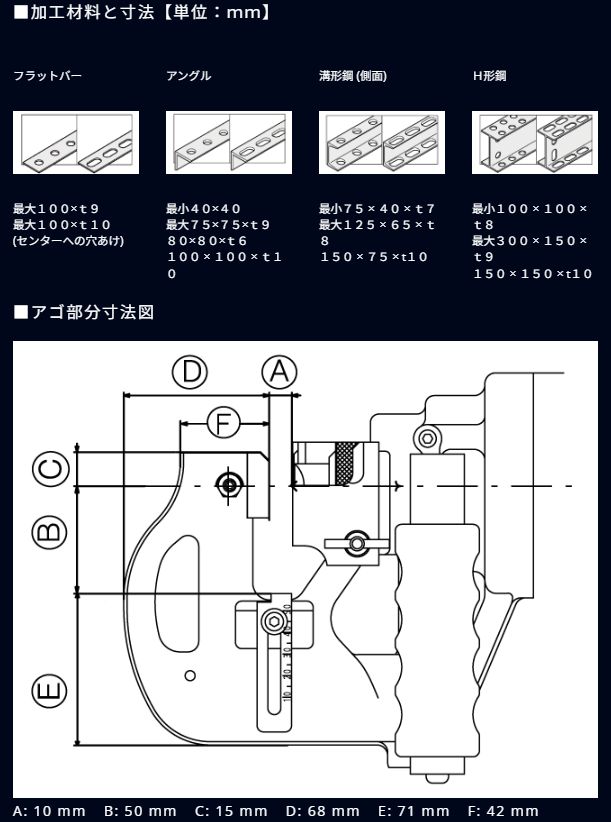

●フラットバー、アングル材、溝形鋼、H形鋼の加工に
※オグラ社内テスト値による。穴あけ速度は切断時の状況によって変動します。
モーター1050W、50/60Hz二重絶縁
モーター電圧(V)単相100
外形寸法(長さL×幅W×高さH)(mm)524×129×325
最大奥行(mm)50
最大穴あけ能力(ステンレス鋼材SUS304)Φ20/t6、(一般鋼材SS400相当品)Φ20/t9
質量(kg)11.4
付属品ポンチΦ14mm(本体にセット)、ダイスSB14(本体にセット)、グリップ、ナット締付棒、六角棒レンチ(3・4・5)、スパナ(8×10)、商品ケース、ワークスタンド

【ポンチ・ダイス対応表】

■丸穴ポンチ・ダイス対応板厚【単位：mm】
丸穴ポンチ丸穴ダイス一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
6
#5340040		SB6
#5332510		t2〜t4 - t3〜t4
6.5
#5340050		SB6.5
#5332530		t2〜t6 - t3〜t4
8
#5340060		SB8
#5332550		t2〜t6 - t3〜t4
8.5
#5340070		SB8.5
#5332570		t2〜t6 - t3〜t4
10
#5340080		SB10
#5332590		t2〜t6t8t3〜t4
11
#5340090		SB11
#5332610		t2〜t9t8t3〜t6
12
#5340100		SB12
#5332630		t2〜t9t8t3〜t6
13
#5340110		SB13
#5332650		t2〜t9t8t3〜t6
14
#5340120		SB14
#5332670		t2〜t9t8t3〜t6
15
#5340130		SB15
#5332690		t2〜t9t8t3〜t6
16
#5340140		SB16
#5332710		t2〜t9t8t3〜t6
18
#5340150		SB18
#5332730		t2〜t9t8t3〜t6
19
#5340170		SB19
#5332740		t2〜t9t8t3〜t6
20
#5340160		SB20
#5352510		t2〜t9t8t3〜t6

■軟鋼板厚１０ｍｍ専用丸穴ポンチ【単位：mm】
丸穴ポンチ丸穴ダイス一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
12X
#5340400		SB12
#5332630		t2〜t10t10t3〜t6
13X
#5340410		SB13
#5332650		t2〜t10t10t3〜t6
14X
#5340420		SB14
#5332670		t2〜t10t10t3〜t6
15X
#5340430		SB15
#5332690		t2〜t10t10t3〜t6
16X
#5340440		SB16
#5332710		t2〜t10t10t3〜t6
18X
#5340450		SB18
#5332730		t2〜t10t10t3〜t6
19X
#5340460		SB19
#5332740		t2〜t10t10t3〜t6

■長穴ポンチ・ダイス対応板厚【単位：mm】
長穴ポンチ長穴ダイス一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
6.5×10
#5340200		6.5×10B
#5332010		t2〜t6 - t3〜t4
6.5×13
#5340210		6.5×13B
#5332030		t2〜t6 - t3〜t4
8.5×13
#5340220		8.5×13B
#5332050		t2〜t6 - t3〜t4
8.5×17
#5340230		8.5×17B
#5332070		t2〜t6 - t3〜t4
9×13.5
#5340240		9×13.5B
#5332090		t2〜t6 ー t3〜t4
9×18
#5340250		9×18B
#5332110		t2〜t6 ー t3〜t4
10×15
#5340260		10×15B
#5332130		t2〜t8t8t3〜t6
10×20
#5340270		10×20B
#5332150		t2〜t8t8t3〜t6
11×16.5
#5340280		11×16.5B
#5332170		t2〜t9t8t3〜t6
12×18
#5340290		12×18B
#5332190		t2〜t9t8t3〜t6
13×19.5
#5340300		13×19.5B
#5332210		t2〜t9t8t3〜t6
14×21
#5340310		14×21B
#5332230		t2〜t9t8t3〜t6
15×21
#5340320		15×21B
#5340550		t2〜t9t8t3〜t6

■縦用長穴ポンチ・ダイス対応板厚【単位：mm】
縦用
長穴ポンチ		縦用
長穴ダイス		一般鋼材
(SS400)		溝形鋼
(傾斜面)		ステンレス (SUS304)
TN12×20
#5340350		TN12×20B
#5340510		t2〜t9t8t3〜t6
TN14×20
#5340360		TN14×20B
#5340530		t2〜t9t8t3〜t6
※薄板 (t2〜t3.2) 及びアルミ材や鋼材への穴あけで、穴の精度やバリの軽減を望まれる場合はご相談ください。
